對夾止回閥
H44X對夾止回閥用于給排水管道安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯署流體阻力小 水錘消除機構設計新穎密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點
- 型號：H44X
- 壓力：1.0MPa、1.6MPa、2.5MPa
- 電話：021-51611222
- 標簽： 止回閥
產品簡介：
H44X對夾止回閥用于給排水管道安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯署流體阻力小 水錘消除機構設計新穎密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
零件材料：
零件名稱 | 閥體、閥蓋 | 閥 瓣 | 閥 軸 |
材 料 | 灰鑄鐵、鑄鋼 | 鋼板、橡膠組合件 | 不銹鋼 |
技術參數：
型號 | 公稱通徑 | 公稱壓力 | 試驗壓力Ps(MPo) | 最高工作壓力 | 工作溫度 | 適用介質 | |
殼體 | 密封 | ||||||
T 16 | 20-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 | 水、弱腐 |
T | 1.6 | 2.4 | 1.76 | 1.6 | |||
H44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||

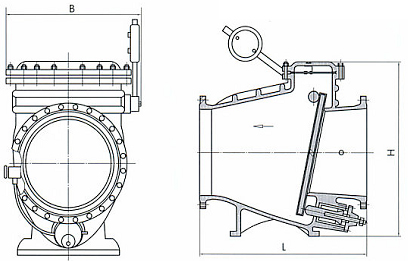

外形尺寸(法蘭連接尺寸：按JB／T79—94)
公稱壓力 (MPa) | 公稱通徑DN(mm) | 尺 寸 | ||
L | H | B | ||
1.0 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 | |
65 | 290 | 320 | 290 | |
80 | 310 | 354 | 300 | |
100 | 350 | 350 | 320 | |
125 | 400 | 380 | 340 | |
150 | 480 | 500 | 410 | |
200 | 500 | 580 | 450 | |
250 | 600 | 670 | 550 | |
300 | 700 | 730 | 580 | |
350 | 800 | 820 | 630 | |
400 | 900 | 920 | 700 | |
450 | 1000 | 950 | 800 | |
500 | 1100 | 1100 | 900 | |
600 | 1300 | 1200 | 990 | |
700 | 1400 | 1550 | 1120 | |
800 | 1500 | 1700 | 1300 | |
