微壓指揮器型壓力調節閥
上明牌ZZC和ZZV50mm.WC至0.1MPa自力式差（微）壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN0.1、PN10。差（微）壓均可分段調節。從50mm.WC至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。
- 型號：ZZYVP
- 溫度：≤80℃
- 壓力：PN0.1、PN10 Mpa
- 電話：021-51611222
- 標簽： 自力式調節閥 壓力調節閥
產品概述
上明牌ZZC和ZZV50mm.WC至0.1MPa自力式差（微）壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN0.1、PN10。差（微）壓均可分段調節。從50mm.WC至0.1MPa。該自力式調節閥用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。
產品特點：
● 無需停止生產即可進行設定值的調整；
● 無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠
● 執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來
● 閥體為四通形式，因而K、B型可通用一種閥體
技術參數和性能指標（表一）：
額定行程 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
公稱壓力PN（MPa） | ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
ZZCN | 53 | 83 | |||||||
額定行程 | 6 | 8 | 10 | 15 | 20 | ||||
公稱壓力PN（MPa） | 0.10 1.0 | ||||||||
差壓調節范圍（KPa） | 0.5~5.5 5~10 9~14 13~19 18~24 | ||||||||
介質溫度（℃） | ≤80 | ||||||||
調節精度（%） | ≤10 | ||||||||
允許泄漏量（L/H） | ZZCP/ZZVP | 10-4×閥額定容量（IV級） | |||||||
ZZCN | 5×10-3×閥額定容量（II級） | ||||||||
技術參數和性能指標（表二）：
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
H | ZZCP/ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
ZZCN | 536 | 536 | 570 | 590 | |||||
L | ZZCP/ZZVP | 150 | 160 | 180 | 20 | 230 | 290 | 310 | 350 |
ZZCN | 222 | 222 | 310 | 350 | |||||
重量 | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | |
導壓管螺紋接頭 | M16×1.5 | ||||||||
法蘭盡寸（表三）：
公稱通徑(DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
D | PN01PN10 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
D1 | PN01 | PN10 | 75 | 85 | 100 | 125 | 145 | 160 | 180 |
b | PN01 PN10 | 16 | 18 | 20 | 22 | ||||
n-Φ | PN01 PN10 | 4-14 | 4-18 | 8-18 | |||||
fl×D2 | PN01 PN10 | 2×56 | 3×56 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |

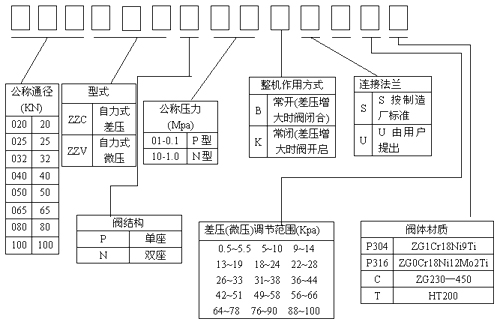

型號編制：
